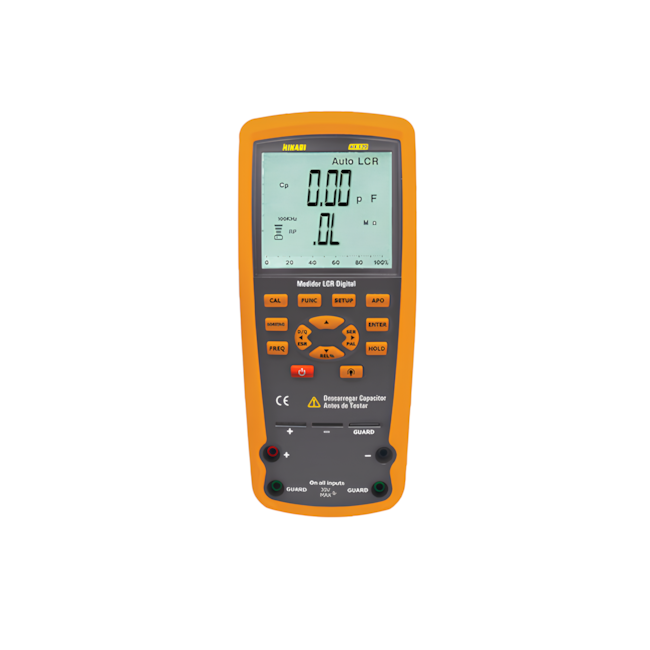

Medidor Ponte LCR Portátil Digital HX-120 HIKARI
Informações do produto
descrição do produto
- Conta com tecnologia de seleção automática (AUTOLCR);
- Seleciona automaticamente Resistência, Capacitância ou Indutância;
- Possui parâmetros secundários, incluindo Fator de Dissipação (D), Fator de Qualidade (Q), Ângulo de Fase (¿), Resistência Série, Resistência Paralela Equivalente (ESR ou Rp);
- A Ponte LCR Digital HX-120 é ideal para a medição dos componentes: Indutores (L), Capacitores (C), Resistores (R), Bobinas, Transformadores, Alto-Falantes e Placas de Circuito Impresso.
Características:
- Modo Relativo;
- Data Hold;
- Iluminação do Display;
- Barra Gráfica;
- Indicador de Bateria Fraca.
especificação técnica
- Display Secundário de 9999 Dígitos;
- Barra Gráfica / Iluminação do Display;
- Indutância (100/120Hz): 20m/200m/2000m/20/200/2000/20kH;
- Indutância (1kHz): 2000µ/20m/200m/2000m/20/200/2000H;
- Indutância (10kHz): 200µ/2000µ/20m/200m/2000m/20H;
- Indutância (100kHz): 20µ/200µ/2000µ/20m/200mH;
- Capacitância (100/120Hz): 20n/200n/2000n/20µ/200µ/2000µ/20mF;
- Capacitância (1kHz): 2000p/20n/200n/2000n/20µ/200µ/2000µF;
- Capacitância (10kHz): 200p/2000p/20n/200n/2000n/20µ/200µF;
- Capacitância (100kHz): 200p/2000p/20n/200n/2000nF;
- Resistência (100/120Hz): 200/2k/20k/200k/2M/20M/200M¿;
- Resistência (1kHz): 20/200/2k/20k/200k/2M/20M/200M¿;
- Resistência (10kHz): 20/200/2k/20k/200k/2M/20M¿;
- Resistência (100kHz): 20/200/2k/20k/200k/2M¿;
- Resistência DC (DCR): 200/2k/20k/200k/2M/20M/200M¿;
- Verificação e Medição inteligente (AUTO LCR);
- Modo Série/ Paralelo Selecionável;
- Mudança de Faixa: Automática;
- Auto Power Off: Aproximadamente 5 minutos;
- Indicação de Sobrefaixa: "OL" é mostrado no display;
- Indicação de bateria fraca: Símbolo é mostrado no display;
- Medição de Resistência em modo AC e DC (DCR);
- Medição de Resistência Série Equivalente ESR;
- Nível de Sinal AC de Teste: 0.6mV RMS;
- Calibração de compensação em circuito aberto e curto-circuito;
- Frequência de Teste: 100 Hz/ 120 Hz/ 1 kHz/ 10 kHz/ 100 kHz;
- Modo de Medida de Resistência Série/ Paralelo: Rs/ Rp;
- Modo de Medida de Indutância em Série/ Paralelo: Ls/ Lp;
- Modo de Medida de Capacitância em Série/ Paralelo: Cs/ Cp;
- Ângulo de Fase: ¿;
- Resistência Série Equivalente: ESR;
- Fator de Dissipação: D / Fator de Qualidade: Q;
- Data Hold;
- Modo Relativo;
- Altitude: 2000 m;
- Ambiente de Operação: 5°C a 40°C, RH<80%;
- Ambiente de Armazenamento: -20°C a 60°C, RH<80%;
- Grau de poluição: 2;
- Tipo de Alimentação: 6 x 1,5V (Pilhas AA);
- Dimensões: 220(A) x 96(L) x 60(P) mm;
- Peso: Aproximadamente 590g (incluindo pilhas);
- Código EAN: 7893007717872;
- Referência do fornecedor: 21N056;
- Modelo: HX-120;
- Marca: Hikari.
*Atenção: Imagens meramente ilustrativas;

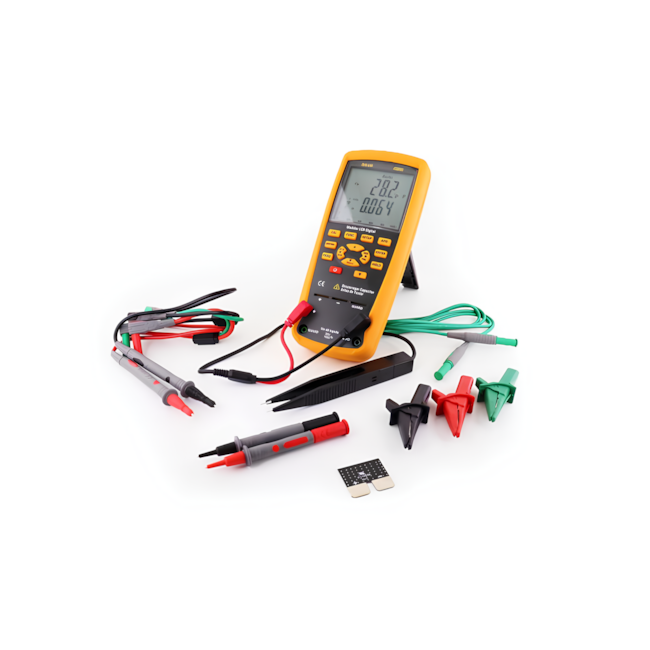

itens inclusos

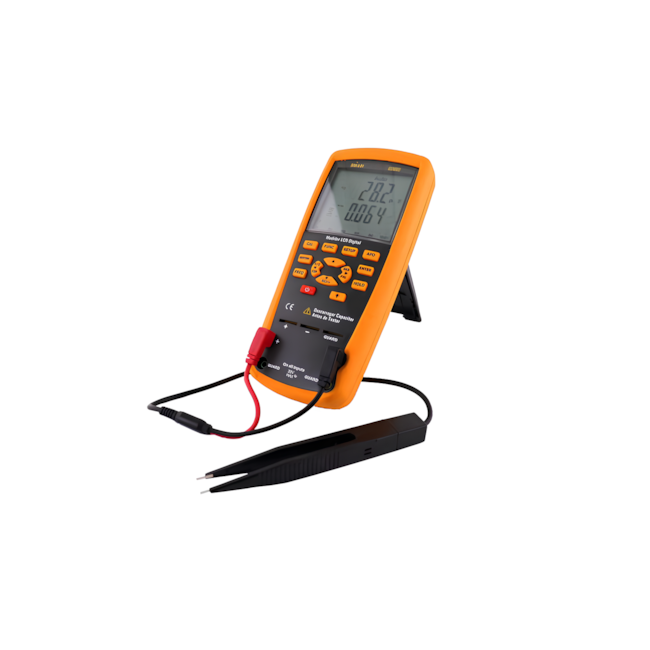

- Ponta de Prova Tipo Pinça;
- Cabo Banana/ Banana;
- Garras Tipo Jacaré (3 peças);
- Ponteiras (1 par);
- Chapa Metálica/ Fibra;
- Pilhas AA (6 peças);
- Manual de Instruções.
